速连式电磁脉冲阀

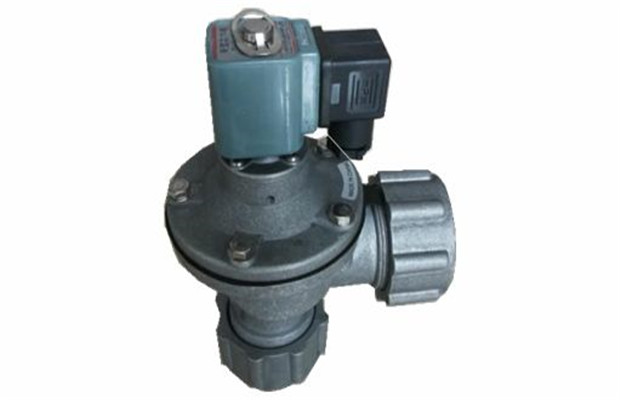

  • 速连电磁脉冲阀图片

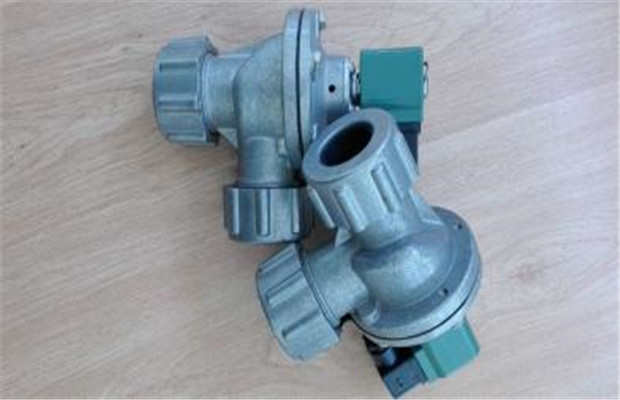

  • 速连电磁脉冲阀图片

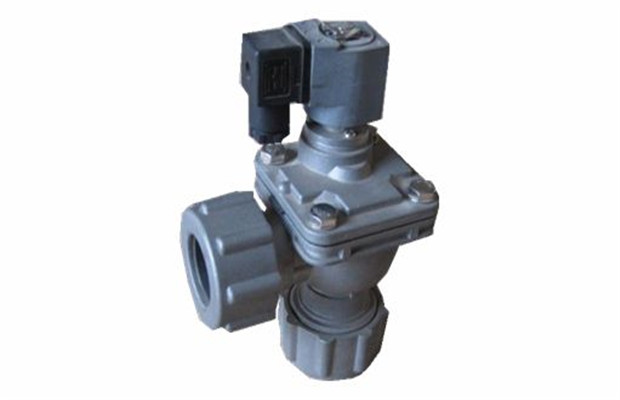

  • 速连电磁脉冲阀图片
速连式电磁脉冲阀生产厂家介绍
   【速连式电磁脉冲阀厂家】沧州泊工环保13811234435年经验】,专业做速连式电磁脉冲阀型号全,速连式电磁脉冲阀价格合理,厂家批发价、质保2年、现货发货快随时发货。
   本产品型号有:TMF-T等,规格型号口径全、电压有(24V、220V)。
速连式电磁脉冲阀价格行情
   【速连式电磁脉冲阀价格】根据型号、口径、电压24V、220V等。速连式电磁脉冲阀价格合理,厂家直销、质优价廉、购买数量多、享受批发价。
速连式电磁脉冲阀产品详细介绍
   【速连式电磁脉冲阀厂家】沧州泊工环保13811234435,速连式电磁脉冲阀型号、口径全,速连式电磁脉冲阀价格合理,1寸1.5寸2寸(220v、24v)现货供应。
速连式电磁脉冲阀介绍
   速连式电磁脉冲阀(亦称隔膜阀)是我公司做的DMF-ZM系列速联式电磁阀中的一个型号,也可以称之为6分速联阀。它是脉冲袋式除尘器清灰喷吹系统的压缩空气"开关"。受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力和收尘效率,适合于气包与除尘器喷吹管的安装联接。气流畅通,能提供符合要求的清灰气脉冲。速连式电磁脉冲阀是淹没电磁脉冲阀的一个型号,电磁脉冲阀是脉冲喷吹清灰系统的关键部件和执行机构,阀内的膜片把脉冲阀分红前,后二个气室,当控制仪电信号使速联式电磁脉冲阀衔铁移动,后气室放气孔翻开,后气室快速抢夺,膜片后移,压缩空气经过脉冲阀输出口喷吹,阀处于"开启"状态。压缩空气瞬间从速联式电磁脉冲阀内喷出,构成喷吹气流。而当接通压缩空气经过节流孔进入后气室,此时后气室压力将膜片紧贴DMF-ZM-25电磁脉冲阀的输出口,阀处于"关闭"状态。

速连式电磁脉冲阀工作原理

   膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气后,压缩空气通过节流孔进入后气室,此时后气室压力将膜片紧贴阀的输出口,电磁脉冲阀处于“关闭”状态。
   脉冲控制仪的电信号使脉冲阀衔铁移动,阀后气室放气孔打开,后气室迅速失压。膜片后移,压缩空气通过阀输出口喷吹。脉冲处于“开启”状态。
脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片紧贴阀出口,电磁脉冲阀又处于“关闭”状态。

速连式电磁脉冲阀技术参数

型号 孔径(mm) 连接螺纹 A B C D D
DMF-ZM-20 20mm G3/4〞 119 168 79 57 80
DMF-ZM-25S 25mm G1〞 140 192 92 77 96
DMF-ZM-40S 40mm G11/2〞 166 242 110 88 112
   1、DMF-ZM-25电磁脉冲阀的工作压力为0.1MPa~0.7MPa,介质为经过除油,除水处理的空气。
   2、在DMF-ZM-25电磁脉冲阀标称气源压力状态下,脉冲阀的工作电压为额定电压的85%时,脉冲阀的开启响应时间应小于0.03s。
   3、DMF-ZM-25电磁脉冲阀应能承受0.8MPa的气源压力。
   4、在室温为5度~35度,相对湿度不超过85%的条件下,DMF-ZM-25电磁脉冲阀线圈对外壳能承受50Hz,250V的电压,历时1min无击穿现象。
   5、DMF-ZM-25电磁脉冲阀在承受频率为20Hz,全幅值为2mm,历时30min的振动后应能正常工作。
   6、在正常使用条件下,DMF-ZM-25电磁脉冲阀膜片累计使用寿命应大于80万次。
   7、DMF-ZM-25电磁脉冲阀的外表无明显涂层剥落,划痕,毛刺等损伤。
速连式电磁脉冲阀安全性
   1、腐蚀性介质:宜选用材质为不锈钢或合金的DMF-ZM-25电磁脉冲阀;对于强腐蚀的介质必须选用隔离膜片式。
   2、爆炸性环境:必须选用相应防爆等级产品,露天安装或粉尘多场合应选用防水,防尘品种。
   3、公称压力应超过管内很高工作压力。
速连式电磁脉冲阀可靠性
   1、工作寿命,此项不列入出厂试验项目,属于型式试验项目。
   2、工作制式:分长期工作制,反复短时工作制和短时工作制三种。
   3、工作频率:动作频率要求高时,结构应优选直动式电磁阀,电源听优选交流。
   4、动作可靠性。产品型号:DMF-T-25。   工作压力:0.2--0.8MPa。
   环境温度:-15 ~55。
   相对湿度: 85 %。
   使用介质:清洁空气Clean Air。
   电   压:AC220V DC24V。
   膜片寿命:喷吹100万次以上。
速连式电磁脉冲阀安装方式
   电磁脉冲阀(亦称隔膜阀)是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力和收尘效率。
   Z型脉冲阀为速连式阀,其进出口之间夹角为90°,适用于气包与喷吹管之间的安装链接,气流畅通,能提供符合要求的清灰气脉冲。
   速连电磁脉冲阀广泛适用于:水泥厂、钢厂、冶金厂、化工厂、建材、电力、等,除尘设备上。
